LÉZERMOZGATÓ
3D SZKENNELÉSHEZ

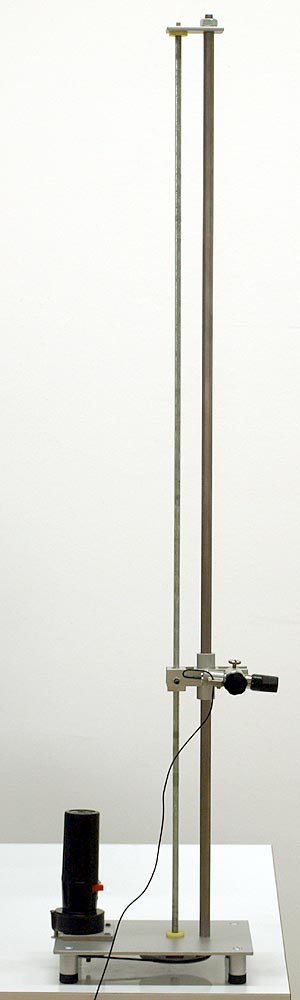

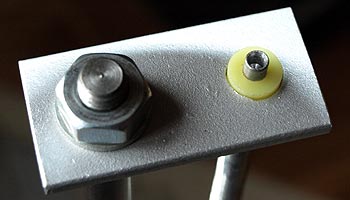

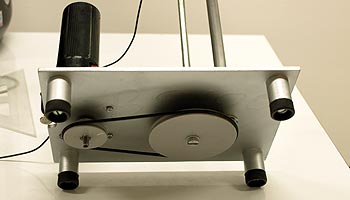

A mozgató alapja 5 mm-es acéllemez, a függőleges Ø12-es húzott köracélon csúszik a kocsi, melyet M8-as menetes szár mozgat, az alsó részen elhegyezett szíjtárcsák segítségével. A meghajtást grill forgató motorral oldottam meg.
  A gyors pozicionálást segíti a menetes szárhoz csatlakoztatott lakatanya, melynek billentésével szabadon pozícionálható a kocsi helyzete.

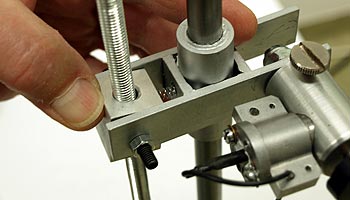

Az anya kioldása gyors pozicionáláshoz

  A lézer mozgási sebessége kb. 3,75 mm/perc, de külső, szabályozható tápegységről tág határok között változtatható.

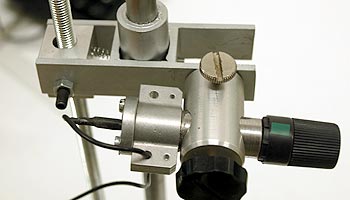

  A lézer 130 mW-os diódából, lézeres fénymásolóból származó optikából, valamint lézeres vízmérték vonalsugárzó optikájából készült. A diódát áramgenerátoros, szabályozható tápegységről hajtom meg.
